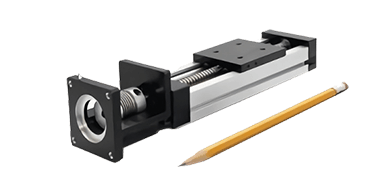

MS系列直線模組滑臺單元

ThomsonMS系列超緊湊直線滑臺是當今市場上最緊湊、低成本、重量最輕的滾珠導向系統之一。該導向系統應用了Thomson的Super Ball Bushing?技術，是狹窄空間內自動化應用的最佳選擇。

PDF資料查看

產品詳情

MS直線模組單元>>特性

雙LinearRace導軌組件
獨特的軸承支撐設計
集成式滾珠絲杠或梯形絲杠
超緊湊
完整的坐標定位解決方案
堅固且重量輕
柔性安裝配置
低摩擦阻力
低驅動力矩
無粘滑
高精度
航空級鋁合金基座
行程最長至 900 mm

規格/軸的尺寸	MS25	MS33	MS46L
截面尺寸（寬x高）: mm	50 x 25 (2.0 x 1.0)	60 x 33 (2.4 x 1.3)	86 x 46 (3.4 x 1.8)
絲杠類型	梯形絲杠	梯形絲杠	梯形絲杠
最大行程長度: mm	705.5	704	821.3
最大直線速度: m/s	0.85	1.02	0.83
最大加速度: m/s2	9.8	9.8	9.8
重復精度: ± mm	0.005	0.005	0.005
精度: mm/300mm	0.2	0.2	0.25
最大輸入速度: rpm	2000	2000	2000
溫度范圍: °C	-20 ~ 80	-20 ~ 80	-20 ~ 80
最大動態負載力 Fx: N	17.8	80.1	133.4
最大動態負載力 Fy: N	100	150	450
最大動態負載力 Fz: N	100	150	450
最大動態負載力矩 (Mx): Nm	1.4	2.8	13.9
最大動態負載力矩 (My): Nm	1.3	2.5	11.6
最大動態負載力矩 (Mz): Nm	2.7	5.1	23.6
最大驅動軸力: N	222	222	533
最大驅動軸力矩: Nm	0.08	0.43	0.59
梯形絲杠直徑: mm	6.35 (0.25)	9.53 (0.38)	12
梯形絲杠導程: 公制導程 (mm)	1.5, 2, 3	2	3, 10, 25
重量: kg 零行程單元重量每100 mm行程的重量每個滑架的重量	0.47 0.18 0.07	0.69 0.31 0.12	2.21 0.65 0.30
