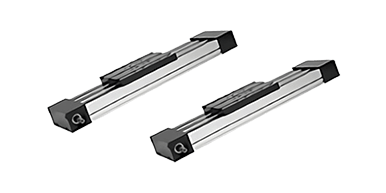

MLSH系列皮帶直線模組-導向滾輪

Thomson直線模組MLSH60Z 定位滑塊設計配有快速SPEEDLine?導向系統。通過獲得專利的塑料覆蓋帶，這些單元可以任意方向安裝。該單元的電橋表面為相似的T槽設計，可方便地實現門架或笛卡爾系統X-Y裝配。

PDF資料查看

產品詳情

規格/軸的尺寸	MLSH60Z
截面尺寸（寬x高）: mm	160 x 65
最大行程長度: mm	5500
最大直線速度: m/s	6.5
最大加速度: m/s2	40
重復精度: ± mm	0.05
最大輸入速度: rpm	3000
工作溫度: °C (°F)	0 to 80
最大動態負載(Fx): N	1480
最大動態負載 (Fy): N	3000
最大動態負載(Fz): N	3000
最大動態力矩(Mx): Nm	165
最大動態力矩(My): Nm	310
最大動態力矩(Mz): Nm	310
最大驅動軸力矩(Mta): Nm	45
皮帶輪直徑: mm	42.97
軸每旋轉一周行程: mm	135
重量: kg 零行程單元重量每100 mm行程的重量每個滑架重量	12.6 1.33 3.9
