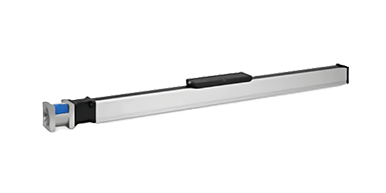

高精度WM直線模組
WM系列的一大特色是內置活動滾珠絲杠支撐，行程長、速度快，非常適合可能要求剛度、剛性及/或精度的場合 – 例如機床自動化或測試測量。Thomson最長可提供11米的產品。
WM特性
可以沿任意方向安裝
專利的導向系統
自動調節的塑料防塵帶
專利的絲杠支撐系統
WM選件
單滾珠螺母
雙滾珠螺母
左/右旋絲杠
無驅動產品
| 規格/軸尺寸 | WM60D | WM60S | WM60X | WM80D | WM80S | WM120D |
| 外形尺寸 (w x h): mm | 60 x 60 | 60 x 60 | 60 x 60 | 80 x 80 | 80 x 80 | 120 x 120 |
絲杠類型 | 滾珠絲杠，帶 雙螺母 | 滾珠絲杠，帶 但螺母 | 滾珠絲杠，帶 雙螺母 | 滾珠絲杠，帶 但螺母 | 滾珠絲杠，帶 但螺母 | 滾珠絲杠，帶 雙螺母 |
| 最大行程長度： mm | 滾珠導程 5, 20 mm: 11000 滾珠導程 50 mm: 5000 | 5000 | 10340 | 滾珠導程 5, 10, 20 mm: 11000 滾珠導程 50 mm: 5000 | 5000 | 滾珠導程 5, 10, 20 mm: 11000 滾珠導程 50 mm: 5000 |
| 最大線速度： m/s | 2.5 | 2.5 | 0.25 | 2.5 | 2.5 | 2 |
| 最大加速度： m/s2 | 20 | 10 (394) | 20 | 20 | 20 | 20 |
| 重復精度：± mm | 0.01 | 0.02 | 0.01 | 0.01 | 0.02 | 0.01 |
| 最大輸入速度： RPM（轉/秒） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 工作溫度：°C | 0 to 80 | 0 to 80 | 0 to 80 | 0 to 80 | 0 to 80 | 0 to 80 |
| 最大動態負載 (Fx): N | 4000 | 2800 | 4000 | 5000 | 3500 | screw lead 5, 10, 20 mm: 12000 screw lead 40 mm: 8000 |
| 最大動態負載 (Fy): N | 2000 | 1400 | 2000 | 3000 | 2100 | 6000 |
| 最大動態負載 (Fz): N | 2000 | 1400 | 2000 | 3000 | 2100 | 6000 |
| 最大動態扭矩 (Mx): Nm | 100 | 50 | 100 | 350 | 150 | 500 |
| 最大動態扭矩 (My): Nm | 200 | 100 | 200 | 300 | 180 | 600 |
| 最大動態扭矩 (Mz): Nm | 200 | 100 | 200 | 300 | 180 | 600 |
| 最大驅動軸 力：N | 500 | 500 | 500 | 700 | 700 | 1000 |
| 最大驅動軸扭矩 (Mta): Nm (lbf-in) | 35 | 35 | 35 | 55 | 55 | 80 |
| 絲杠直徑： mm | 20 | 20 | 20 | 25 | 25 | 32 |
| 絲杠導程：mm | 5, 20, 50 | 5, 20, 50 | 5 | 5, 10, 20, 50 | 5, 10, 20, 50 | 5, 10, 20, 40 |
| 重量：kg (lb) 零行程時 每100 mm行程 每個滑架 | 6.16 0.65 1.99 | 3.80 0.65 1.00 | 10.33 0.65 1.99 | 11.57 1.08 4.26 | 7.0 1.1 1.6 | 25.91 1.93 9.25 |
